一、概述
PD104系列直流配電控保模塊是DC24V直流配電系統控制保護模塊，以下簡稱模塊，該模塊具備1路輸
入、4路輸出控制電源，同時OLED液晶實時顯示4路電流值。

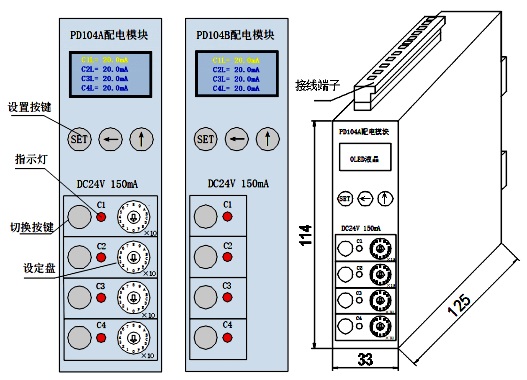

1，模塊通過面板上C1-C4按鍵分別手動控制每路的投切，當某路投入時對應指示燈點亮，退出時指示燈熄滅。
2，模塊通過面板上C1-C4設置刻度盤分別設置每路的脫扣電流值，當某路電流超過設置值，該路對應指示燈滅，回路被自動斷開，重新接通該回路需手動按投入鍵。
3，模塊輸出回路發生短路時，自動切斷電源，故障排除電源回復后，模塊將重新啟動。

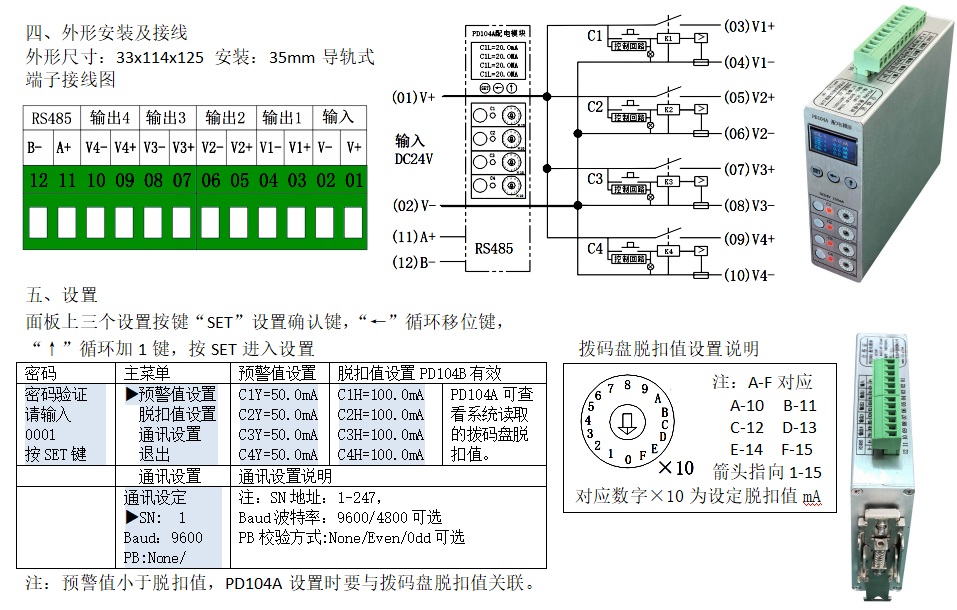

4，模塊通過面板上“SET”設置鍵、“←”循環移位鍵、“↑”循環加1鍵。在液晶屏上分別設置4路預警電流值，脫扣電流值（PD104B有效），當某路電流超過預警值，該路指示燈閃爍。當某路電流超過脫扣值（PD104B有效），該路指示燈滅，回路被自動斷開，重新接通該回路需手動按投入鍵。
